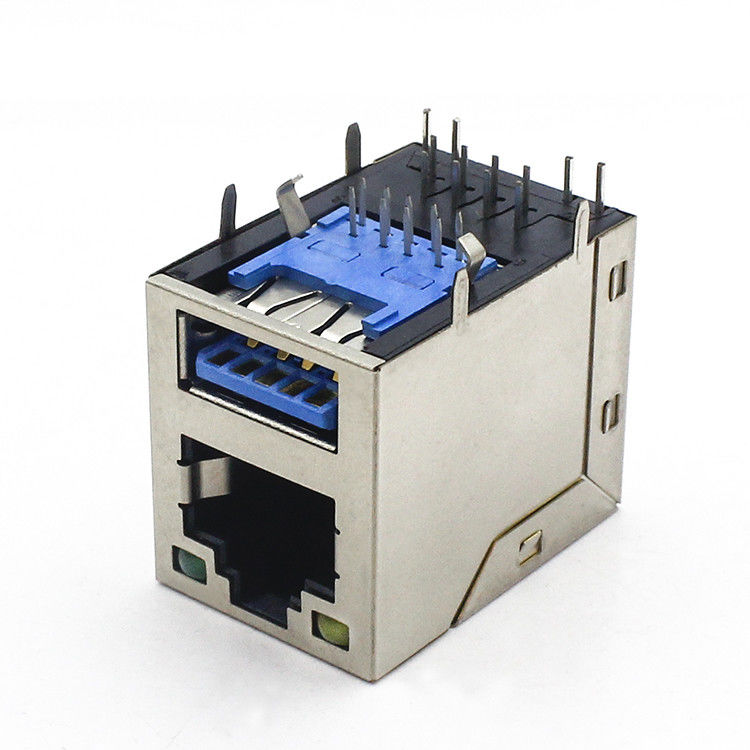

यूएसबी 3.0 8P8C टैब-अप डब्ल्यू / एलईडीएस शील्ड के साथ सिंगल पोर्ट आरजे 45 कनेक्टर

उत्पाद विवरण

यूएसबी 3.0 8P8C टैब-अप डब्ल्यू / एलईडीएस शील्ड के साथ सिंगल पोर्ट आरजे 45 कनेक्टर

सामग्री:

आवास: PBT, UL94V-0 (RoHS)

संपर्क समाप्त करें: टी = 0.3 मिमी गोल्ड प्लेटिंग फू "ऑइल निकेल में संपर्क करें टिनी प्लेटिंग ऑइल निकर में सोल्डर क्षेत्र में। (RoHS)

परिरक्षण शैल: स्टील या एससीसी

सभी सामग्री मॉडुलैट प्लग के साथ एफसीसी भाग 68 के अनुरूप है।

उत्पाद संरचना:

RJ45 जैक

अवरोधित हो जाना

कनेक्टर लंबाई: 27.65 मिमी

कनेक्टर चौड़ाई: 19.15 मिमी

कनेक्टर ऊँचाई: 30.75 मिमी

टर्मिनल सोल्डर पिन की लंबाई: 2.9 मिमी

RJ45 पिन NO.8P8C (8 स्थिति 8 संपर्क)

90 ° अभिविन्यास

एलईडी के साथ, कनेक्शन की स्थिति बताएं

शील्ड के साथ, आवश्यकतानुसार अनुकूलित किया जा सकता है

हम आवश्यकता के अनुसार कस्टम सेवा का समर्थन करते हैं

आरजे45 महिला योजक (TMRJUSB3EX11A) मेकैनिकल ड्राइंग:
